Bagaimana cara menentukan garis tengah braket blok bantal?

Hai! Sebagai pemasok braket blok bantal, akhir-akhir ini saya mendapat banyak pertanyaan tentang cara menentukan garis tengah komponen bagus ini. Ini adalah langkah penting dalam banyak aplikasi, baik Anda menyiapkan sistem konveyor, mesin, atau peralatan lainnya yang mengandalkan braket blok bantal sebagai penyangga. Jadi, saya pikir saya akan membagikan beberapa tips dan trik tentang cara melakukannya dengan benar.

Pertama, mari kita bahas mengapa garis tengah sangat penting. Garis tengah braket blok bantal pada dasarnya adalah garis imajiner yang melewati bagian tengah rumah bantalan dan poros. Ini adalah titik referensi yang memastikan braket sejajar dengan benar dan bantalan dapat berfungsi dengan lancar. Jika garis tengah tidak aktif, hal ini dapat menyebabkan berbagai masalah, termasuk keausan dini pada bantalan, peningkatan getaran, dan bahkan kegagalan peralatan.

Sekarang, mari masuk ke seluk beluk cara menentukan garis tengah. Ada beberapa metode berbeda yang dapat Anda gunakan, bergantung pada jenis braket blok bantal yang Anda gunakan dan alat yang Anda miliki.

Metode 1: Menggunakan Dial Indicator

Dial Indicator adalah alat ukur presisi yang dapat digunakan untuk menentukan garis tengah braket blok bantal secara akurat. Inilah cara Anda dapat menggunakannya:

1. Pasang Indikator Dial:Pertama, Anda harus memasang indikator dial pada permukaan yang stabil di dekat braket blok bantal. Pastikan terpasang erat dan pendorong indikator tegak lurus terhadap poros.
2. Nol Indikatornya:Setelah dial indikator terpasang, matikan dengan menyetel jarum ke posisi “0”. Ini akan memberi Anda pengukuran dasar.
3. Putar Poros:Putar poros secara perlahan dengan tangan sambil memperhatikan dial indikator. Saat poros berputar, indikator akan menunjukkan adanya variasi jarak antara poros dan rumah bantalan.
4. Temukan Garis Tengah:Carilah titik di mana indikator dial menunjukkan variasi paling sedikit. Ini adalah garis tengah braket blok bantal. Tandai titik ini pada poros atau rumah bantalan sebagai referensi.

Metode 2: Menggunakan Alat Penyelarasan Laser

Alat penyelarasan laser adalah pilihan bagus lainnya untuk menentukan garis tengah braket blok bantal. Alat-alat ini menggunakan sinar laser untuk memproyeksikan garis lurus ke poros dan rumah bantalan, sehingga mudah untuk melihat apakah keduanya sejajar dengan benar. Berikut cara menggunakan alat penyelarasan laser:

1. Siapkan Alat Penyelarasan Laser:Ikuti instruksi dari pabriknya untuk memasang alat penyelarasan laser di dekat braket blok bantal. Pastikan dikalibrasi dengan benar dan sinar laser sejajar dengan poros.
2. Proyeksikan Sinar Laser:Nyalakan alat penyelarasan laser dan proyeksikan sinar laser ke poros dan rumah bantalan. Carilah celah atau ketidaksejajaran antara sinar laser dan komponen.
3. Sesuaikan Braket:Jika Anda melihat adanya ketidaksejajaran, sesuaikan posisi braket blok bantal hingga sinar laser terpusat pada poros dan rumah bantalan. Gunakan shim atau metode penyetelan lainnya untuk melakukan perubahan yang diperlukan.
4. Verifikasi Keselarasan:Setelah Anda menyesuaikan braket, periksa kembali kesejajarannya menggunakan alat penyelaras laser. Pastikan sinar laser masih terpusat dan tidak ada celah atau ketidaksejajaran yang tersisa.

Metode 3: Menggunakan Pengukur Tepi Lurus dan Pengukur

Jika Anda tidak memiliki indikator dial atau alat penyelarasan laser, Anda masih dapat menentukan garis tengah braket blok bantal menggunakan alat pengukur tepi lurus dan alat pengukur. Inilah cara Anda melakukannya:

1. Tempatkan Tepi Lurus:Tempatkan tepi lurus di bagian atas braket blok bantal dan poros. Pastikan tepi lurus sejajar dengan poros dan menyentuh braket dan poros.
2. Ukur Kesenjangannya:Gunakan alat pengukur untuk mengukur jarak antara tepi lurus dan poros di beberapa titik sepanjang braket. Carilah titik dimana kesenjangannya paling kecil. Ini adalah garis tengah braket blok bantal.
3. Tandai Garis Tengah:Tandai garis tengah pada poros atau rumah bantalan dengan menggunakan pencungkil atau spidol. Ini akan membantu Anda memastikan bahwa braket telah disejajarkan dengan benar selama pemasangan.

Tip dan Pertimbangan Tambahan

• Bersihkan Komponen:Sebelum Anda mulai menentukan garis tengah, pastikan braket blok bantal, poros, dan rumah bantalan bersih dan bebas dari kotoran atau kontaminan. Ini akan memastikan pengukuran yang akurat dan mencegah kerusakan pada komponen.
• Gunakan Alat yang Tepat:Pastikan Anda menggunakan alat yang tepat untuk pekerjaan itu. Indikator dial, alat penyelarasan laser, atau alat pengukur tepi lurus dan alat pengukur adalah alat yang efektif untuk menentukan garis tengah braket blok bantal. Penggunaan alat yang salah dapat menyebabkan pengukuran tidak akurat dan ketidaksejajaran.
• Tidak usah buru-buru:Menentukan garis tengah braket blok bantal adalah tugas presisi yang membutuhkan kesabaran dan perhatian terhadap detail. Luangkan waktu Anda dan pastikan Anda mengikuti prosedur yang benar. Proses yang terburu-buru dapat menyebabkan kesalahan dan perbaikan yang mahal.
• Cari Bantuan Profesional:Jika Anda merasa tidak nyaman menentukan sendiri garis tengah braket blok bantal, atau jika Anda bekerja dengan aplikasi yang rumit atau presisi tinggi, pertimbangkan untuk mencari bantuan profesional. Teknisi atau teknisi yang berkualifikasi dapat memastikan bahwa braket telah disejajarkan dengan benar dan peralatan Anda beroperasi dengan baik.

Kesimpulan

Menentukan garis tengah braket blok bantal merupakan langkah penting dalam memastikan keselarasan dan kinerja peralatan Anda. Dengan menggunakan alat yang tepat dan mengikuti prosedur yang benar, Anda dapat menentukan garis tengah secara akurat dan menghindari masalah yang merugikan.

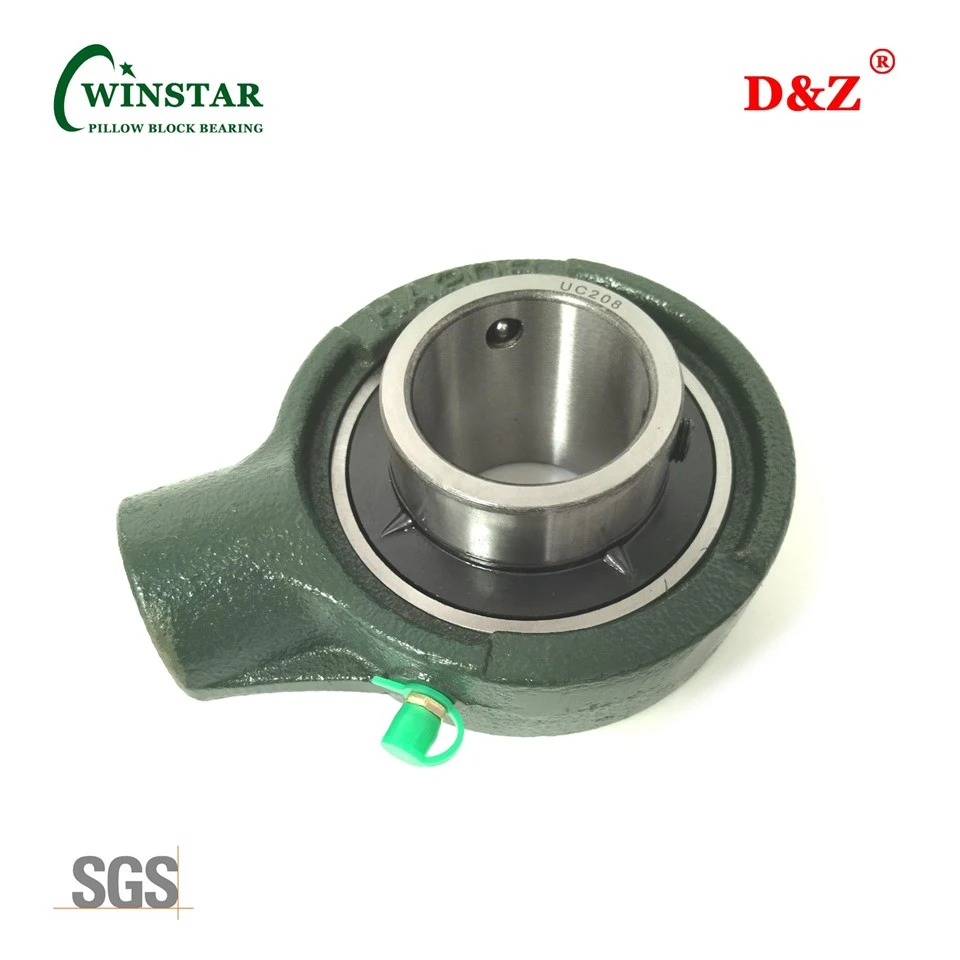

Sebagai pemasok braket blok bantal, kami menawarkan berbagai macam produk berkualitas tinggi untuk memenuhi kebutuhan Anda. Apakah Anda sedang mencariBlok Bantal dengan dasar yang disadap,Bantalan Unit Flange Gantungan Konveyor, atauPerumahan dan Unit Besi Ulet, kami siap membantu Anda.

Jika Anda memiliki pertanyaan atau memerlukan bantuan dengan pemasangan braket blok bantal, jangan ragu untuk menghubungi kami. Kami siap membantu Anda menemukan solusi yang tepat untuk aplikasi Anda dan memastikan peralatan Anda berjalan dengan lancar. Hubungi kami hari ini untuk memulai diskusi pengadaan dan membawa proyek Anda ke tingkat berikutnya!

Referensi

• Buku Pegangan Mesin, Edisi ke-31
• Panduan Pemeliharaan dan Pemecahan Masalah Industri
• Manual Pemasangan Braket Blok Bantal
